試驗篩 技術要求和檢驗金屬穿孔板試驗篩
1 范圍
本部分規定了金屬穿孔板試驗篩的技術要求和試驗方法。
本部分適用于GB/T 6005 中篩孔尺寸從1 mm-125 mm 的圓孔試驗篩;和GB/T 6005 中的篩孔
尺寸從4 mm-125 mm 的方孔試驗篩。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文
件。凡是不注日期的引用文件，其版本(包括所有的修改單)適用于本文件。
GB/T 5329 試驗篩與篩分試驗術語(ISO 2395: 1990 , MOD)
GB/T 6005 試驗篩金屬絲編織網、穿孔板和電成型薄板篩孔的基本尺寸。
標記與方法
金屬絲編織網試驗篩的標記由篩框尺寸、穿孔板篩孔的基本尺寸(見表1)、篩孔形狀和標準號組
成，單位均為毫米，即：
1.篩框尺寸/穿孔板篩孔的基本尺寸篩孔形狀標準編號。
2.其中，篩孔形狀，圓孔用R 表示，方孔用S 表示。
4.2 標記示例
3.篩框尺寸為</>200 mmX50 mm ，篩孔基本尺寸為16 mm 的圓孔試驗篩的標記為:
4.</>200 X 50/16R GB/T 6003.2一2012
5.篩框尺寸為</>200 mmX50 mm ，篩孔基本尺寸為16 mm 的方孔試驗篩的標記為z
6.</>200 X 50/16S GB/T 6003.2-2012
5 金屬穿孔板
5. 1 技術要求

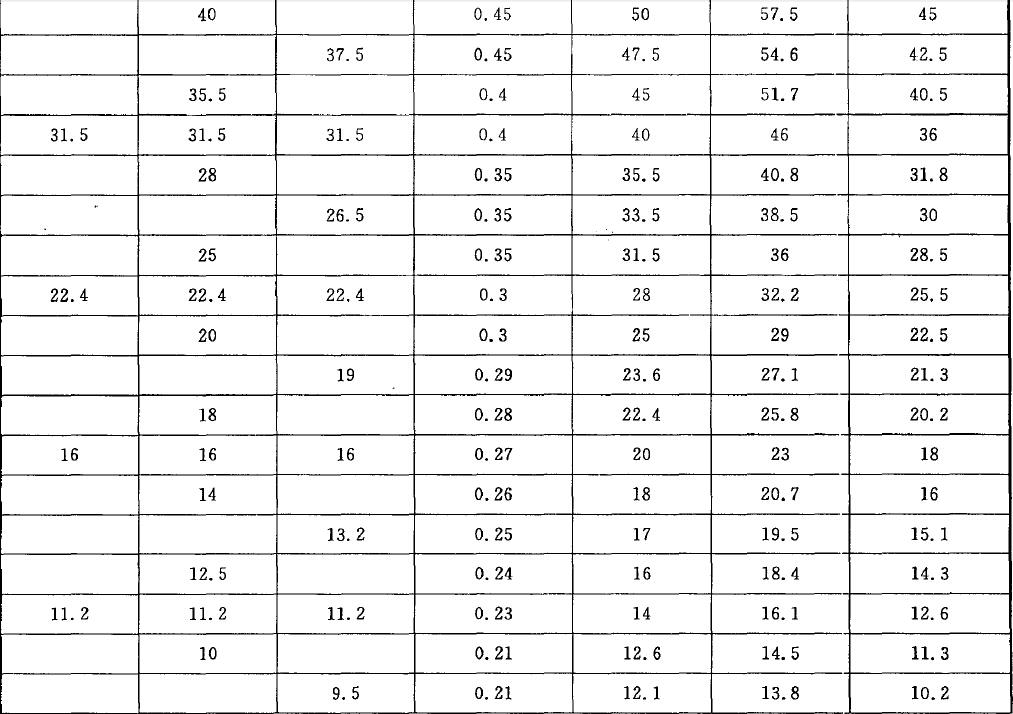

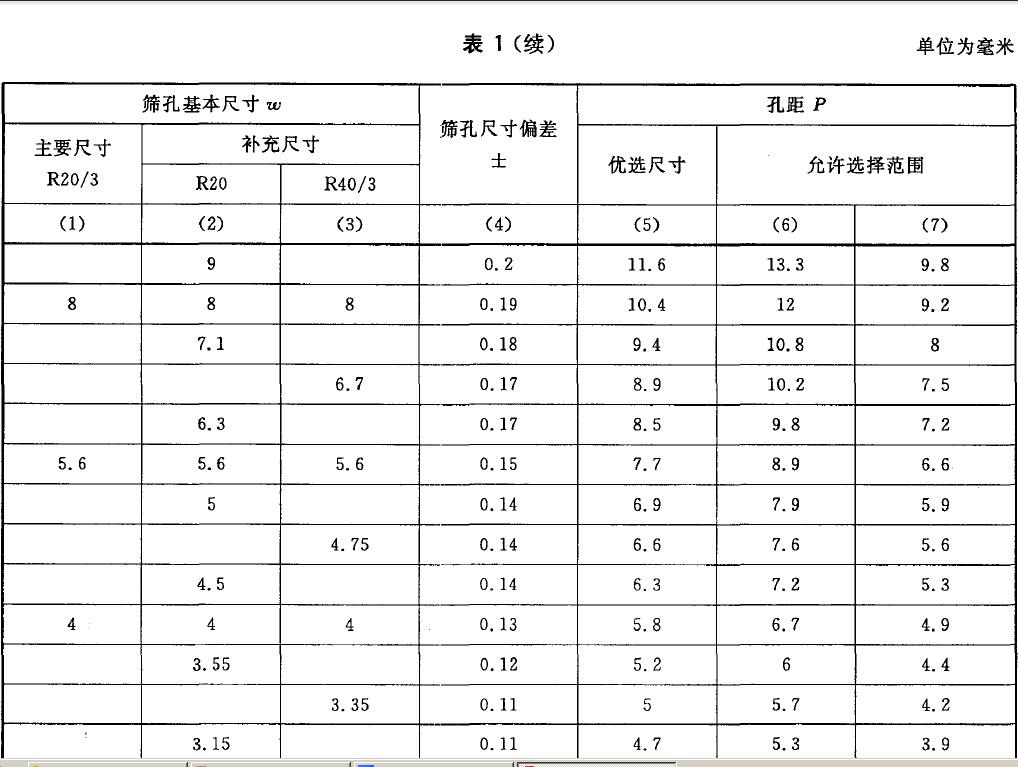

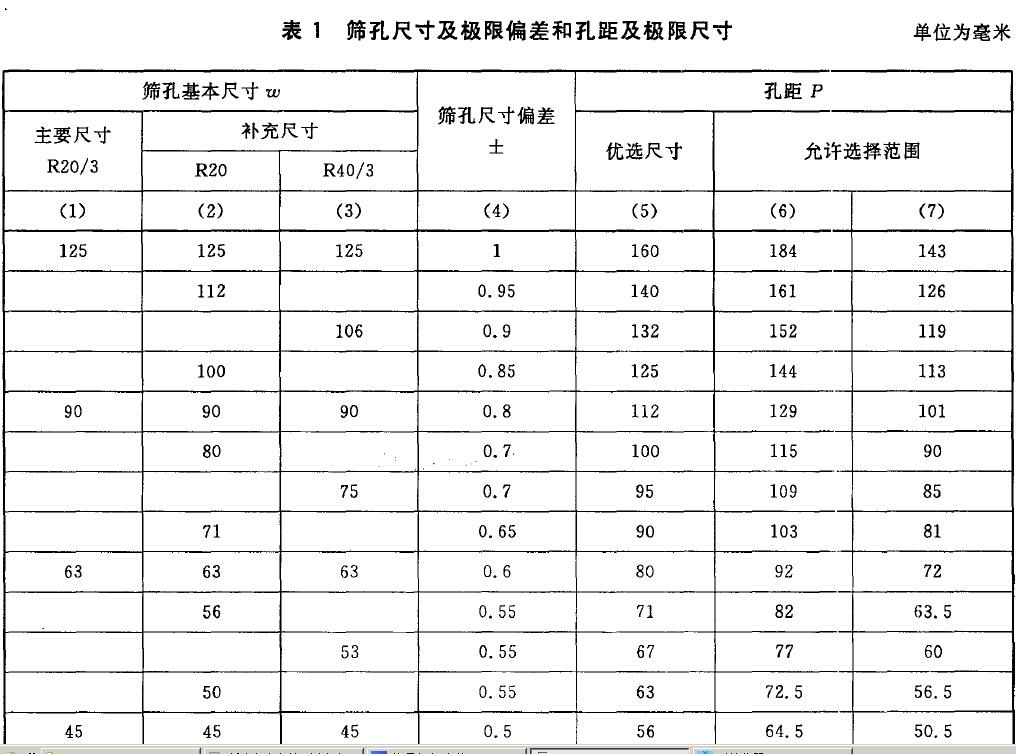

5. 1. 1 篩孔尺寸及極限偏差和孔距及極限尺寸按表1 的規定。

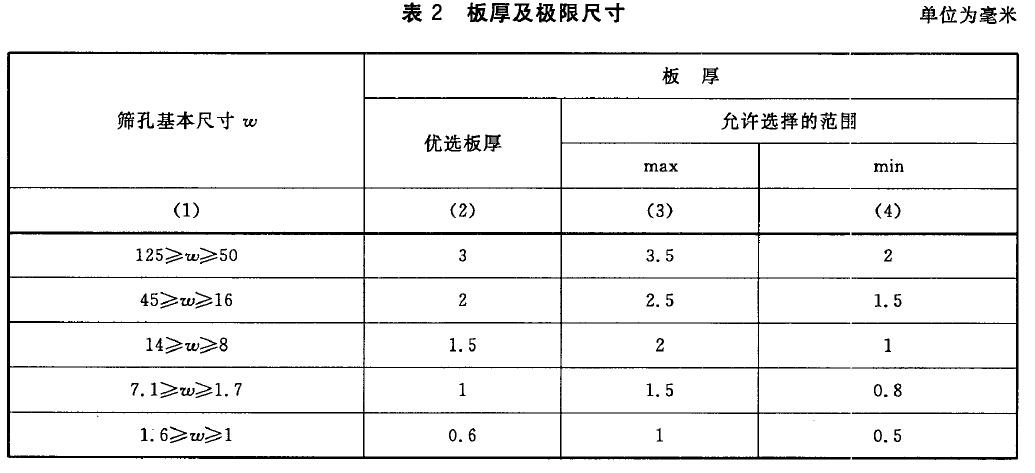

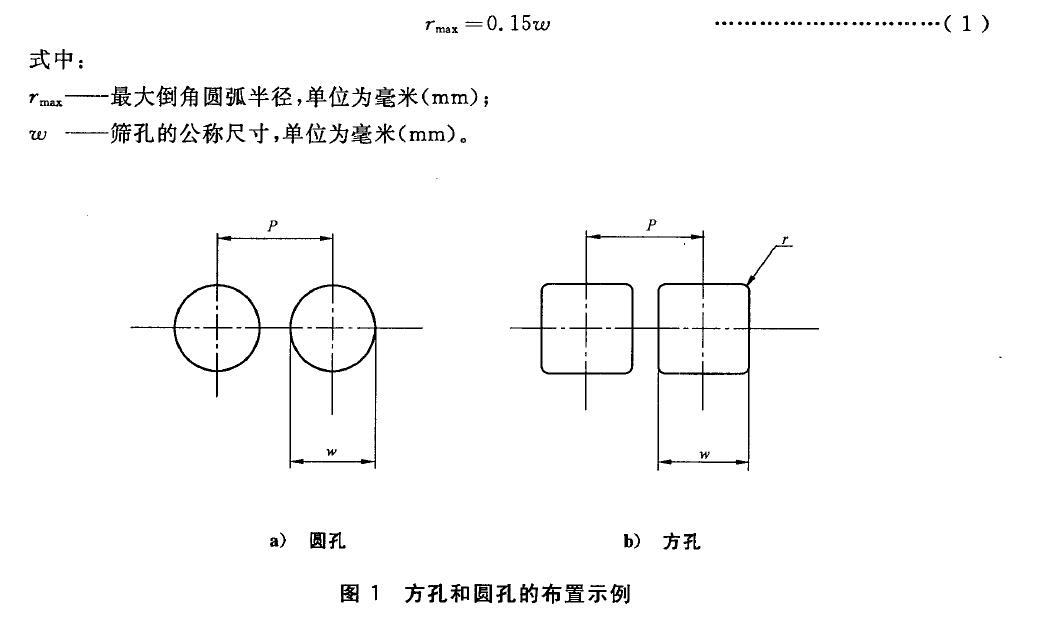

板厚按表2 的規定。金屬穿孔篩板上的方孔和圓孔應按直線或交錯線布置(見圖1)。篩孔4 mm 及以上的篩板應

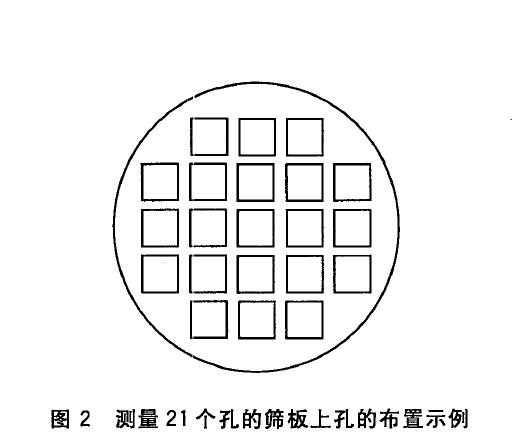

留有未穿孔邊緣。各孔必須完整，見圖2 。這個邊緣受篩孔的尺寸、孔距和制造商生產的不同寬度的未穿孔邊的影響。方孔的角可以倒圓，允許倒圓圓弧半徑可按式(1)計算
篩板的材料采用銅板時，邊緣處有時會使用黃銅，用戶在要求其他材料時需做特殊的說明如：不銹鋼
1.一般要求
金屬穿孔板上的每個篩孔都應能夠接受檢驗，并符合5. 1 中表1 第4 列的規定。
測量網孔尺寸應選用合適的檢測設備使精度達到20μm 或1/4 的公差(表1 第4 列) ，取兩者之間
的較大值。
2.外觀檢查
貼靠在均勻的照明背景上觀察金屬穿孔板，如果在篩孔的外觀上發現明顯的缺陷(缺陷長度
二三4 mm 時) ，則此試驗篩判為不合格。
3.篩孔和孔距尺寸的檢查

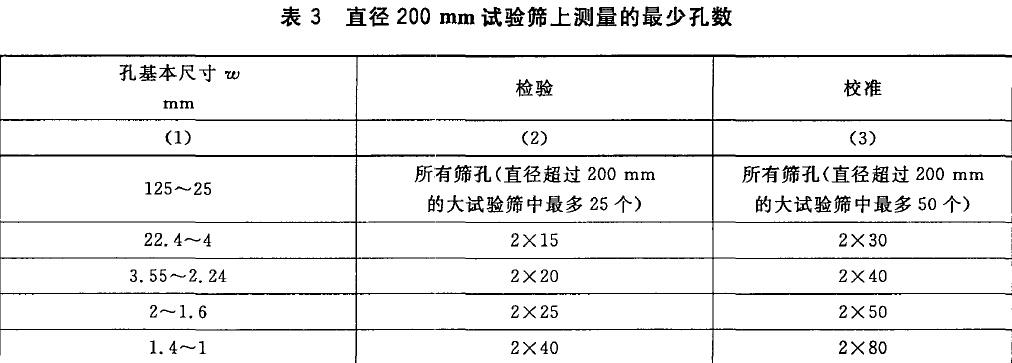

方法1. 按表3 規定，在方孔的中間寬度方向和圓孔的直徑方向上測量孔的尺寸。
方法2. 對于圓孔和方孔，應在穿孔板上選定的任一區域測量其尺寸和孔距，沿著不同方向的兩條
直線，每條至少150 mm 長，每個方向上至少有8 個篩孔。如果任一篩孔超過了尺寸公差，此試驗篩則為不合格。如果在穿孔板上的篩孔未達到在一個或兩個方向上檢查所要求的篩孔的最小數目，則檢查試驗篩上所有的篩孔。

4.試驗篩的結構
5.防止物料在蓋子和接料盤之間的連接處產生堵塞，應將連接處充填以防止物料堵塞。
篩框的邊緣應平整光滑，并且要能方便地與篩框基本尺寸相同的其他篩、蓋、接料盤等套疊在一起
使用。

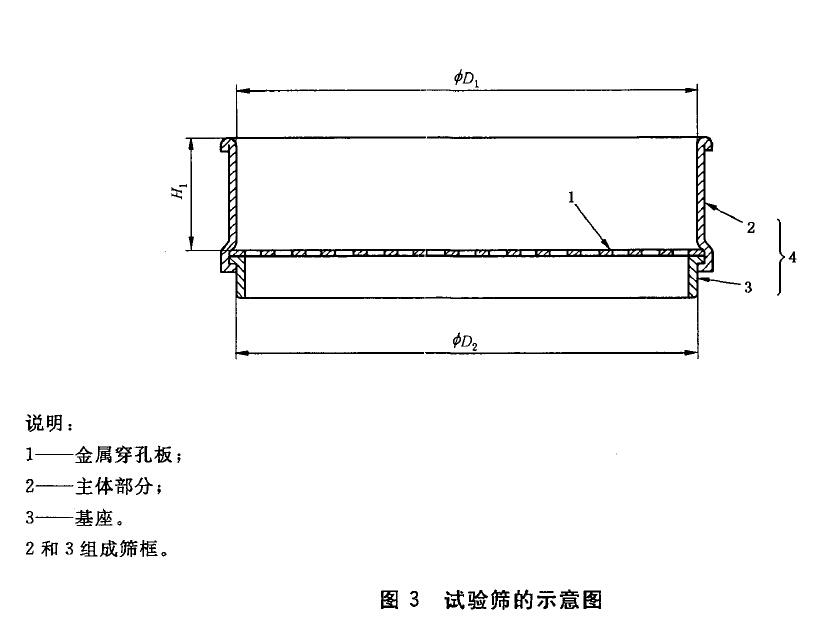

6.篩框和篩網之間的結構應防止篩料卡住(見圖3) 。

試驗篩的標志
篩網應有固定清晰的標牌，標牌應有如下內容:
a) 產品標記;
b) 金屬絲和篩框的材料;
c) 制造企業名稱及標識;
d) 制造篩板的批號：
